            高頻動態壓力傳感器/變送器

            • 所屬分類:高頻動態壓力傳感器變送器
            • 產品標簽:SUAY50高頻壓力傳感器 高頻動態壓力傳感器 動態壓力傳感器 爆破壓力傳感器 沖擊波壓力傳感器 ,采用德國進口壓敏元件,具有高的固有頻率,寬廣優良的帶寬,亞微妙的上升時間(極為陡峭的上升沿)、干凈的幅頻特性曲線。量程范圍:-100Kpa~0-10Kpa...100Mpa,可根據用戶需要標定量程,帶寬有0-3KHz,0-20kHz,0-200KHz三款可選。適用于化爆、燃氣爆破、管道內爆破試驗、兵器爆破實驗等沖擊波壓力的動態測量,液壓機械快速測壓、動態壓力的變化趨勢檢測等工況。
            產品范圍
            高頻壓力傳感器 高頻動態壓力傳感器 適用工況:
            燃氣爆炸實驗
            液壓動力機械實驗
            瞬間沖擊壓力檢測
            動態往復壓力檢測
            化爆實驗
            水下兵器實驗
            路橋縮模試驗
            軌道交通模擬實驗
            航空航天模擬實驗

            高頻動態壓力傳感器/變送器

            產品詳情
                  SUAY50高頻壓力傳感器/高頻動態壓力變送器是采用德國微機械加工技術,利用硅優良的楊氏彈性模量力學特性,低阻抗,小尺寸的感壓核心,從而使得傳感器具有極高的固有頻率、寬廣優良的帶寬,以及亞微妙的上升時間(極為陡峭的上升沿)、干凈的幅頻特性曲線,使其非常適合應用于軍事工程、化爆實驗、石油勘采與試井、材料力學、土木工程學、巖土力學、液壓動力機械試驗、縮模試驗、軌道交通等科學實驗和生產實踐中,得到不失真且快速變化的動態壓力波形與有效壓力值,配合SUAY高輸入阻抗、低輸出阻抗、低噪聲、高頻響專用信號處理電路,使其成為動態測壓的首選。
                 可根據用戶的具體要求特殊設計、定制,滿足各種實際應用需求。

            高頻壓力傳感器特點:


            •   高固有頻率,寬廣的通頻帶
            •   uS級的上升時間,陡峭的上升沿
            •   干凈的幅頻特性曲線
            •   先進、穩定的處理電路,抗干擾性能優良

            產品性能指標:

            測量范圍 -100KPa~0-10KPa...1MPa...100MPa
            測量介質 與316不銹鋼兼容的氣體或液體
            靜態精度① ±0.1%FS       ±0.25%FS        ±0.5%FS
            固有頻率 180KHz-500KHz       500KHz-1MHz        1MHz-2MHz
            變送器帶寬 0-1KHz...3 KHz          0-20 KHz                0-200 KHz
            上升時間 0-60...100uS              0-1...3uS                0-0.2...5uS
            信號輸出/供電


            0-5V  0-10V ±15VDC(典型)
            4-20mA  0-5V  0-10V  1-5V 12-36VDC(典型24VDC)
            mV信號 恒壓源/恒流源
            工作溫度 -40~85℃       特殊使用可達1200℃
            補償溫度 -10~60℃
            貯存溫度 -40~100℃
            長期穩定性 典型:±0.1%FS/年         不超過:±0.2%FS/年
            零點溫度漂移 典型:±0.02%FS/℃       不超過:±0.05%FS/℃
            靈敏度溫度漂移 典型:±0.02%FS/℃       不超過:±0.05%FS/℃
            過載能力 1.5-2倍滿量程壓力
            有效測量壽命 ﹥106壓力循環(P:10-90%FS)
            分辨率 大于10-5(通常受限采集顯示設備,理論無限小)
            抗振動性 20g,(IEC 60068-2-6)
            抗沖擊性 20g, 11mS
            負載電阻 ≤(U-12)/0.02 Ω(電流輸出)        >100KΩ(電壓輸出)
            絕緣電阻 200M?,100VDC
            壓力接口 M20*1.5(典型);     G1/4(可選)
            電氣連接 接插件或直出電纜2m
            接口及殼體材料 304/316L不銹鋼
            外殼防護 插頭型(IP65)           電纜型(IP67)
            安全防爆 Ex iaⅡ CT6(本安)
            密封圈 氟橡膠
            產品重量 約200克

            注:①包含非線性、遲滯和重復性


            選型參數對照表

            型號 量程 精度 輸出 安裝螺紋 電氣連接 特定參數
            SUAY50 -100KPa~0
            ...10KPa
            ...100MPa
            量程可選
            4:±0.1%FS
            2:±0.25%FS
            1:±0.5%FS
            A1:4-20mA
            V1:0-5V
            V2:1-5V
            V3:0-10V
            V0:定制
            M1:M20*1.5
            M2:G1/4
            可選:
            M3:G1/2
            M0:定制
            N1:直出2米
            N2:赫斯曼插頭
            N3:航空插頭
            W1:1-3KHz
            W2:20KHz
            W3:200KHz
            E:本案防爆
            SUAY50.2.V1.M1.N1.W2.E

            選型提示:

            1. 被測介質應與產品接觸的材料相兼容。
            2. 選型附加功能代號"E” 本安防爆型Ex iaIICT5,須經安全柵供電。
            3. 其它特殊要求,敬請與本公司商洽,并在訂單中注明。

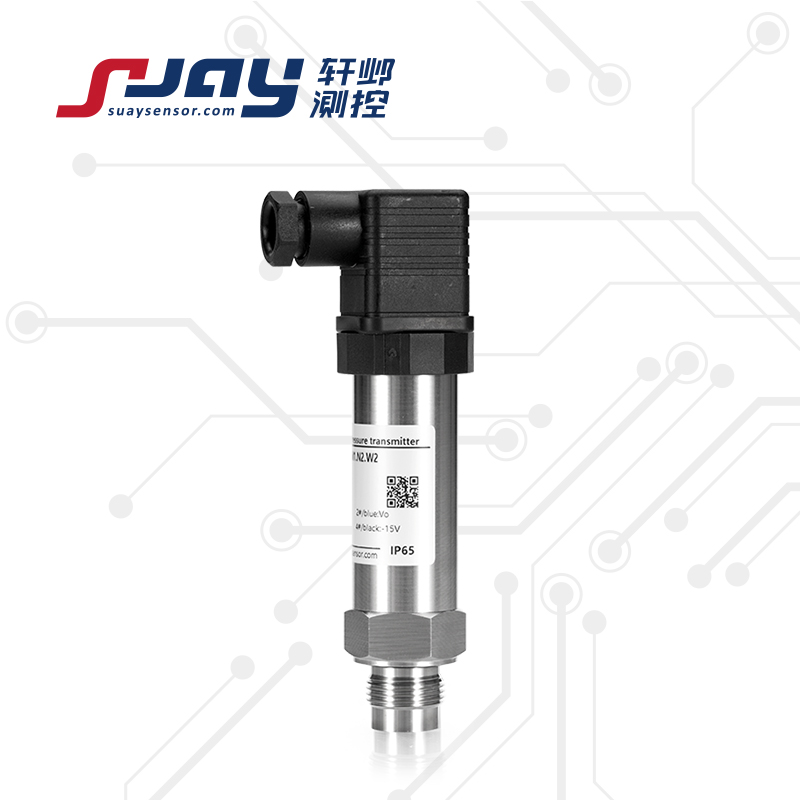

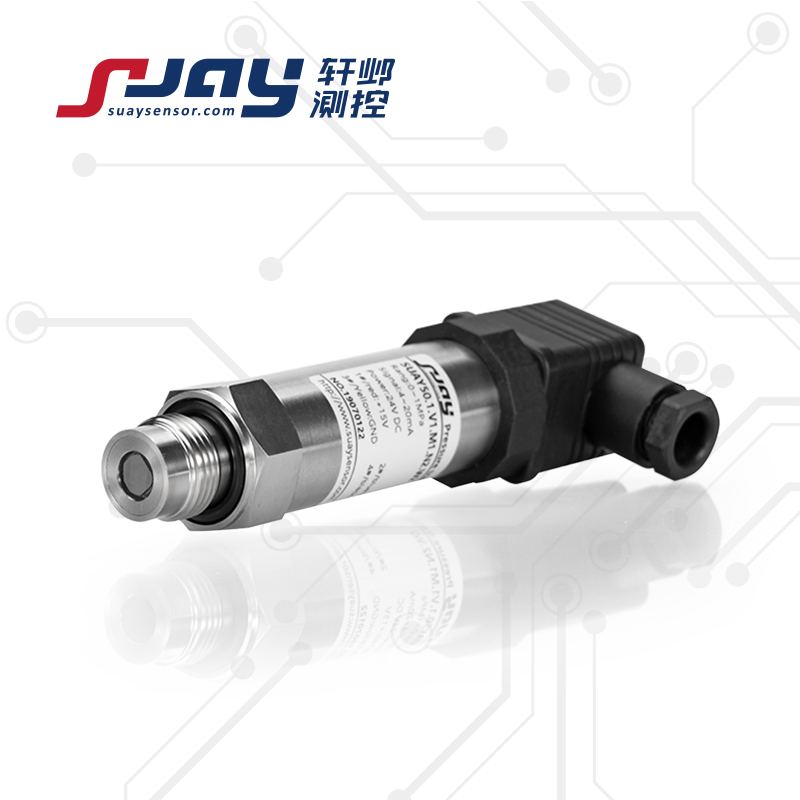

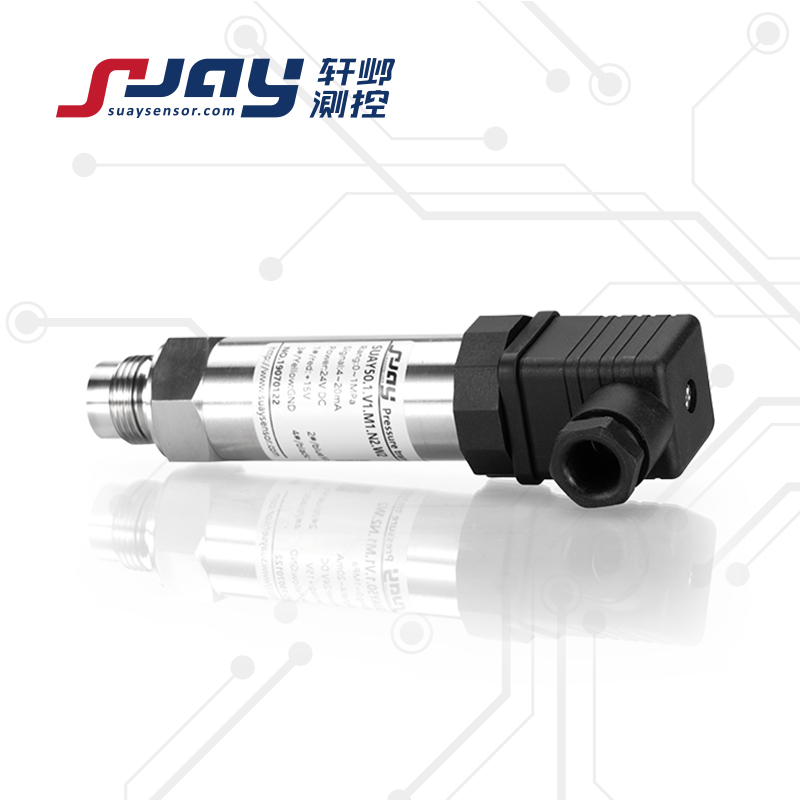

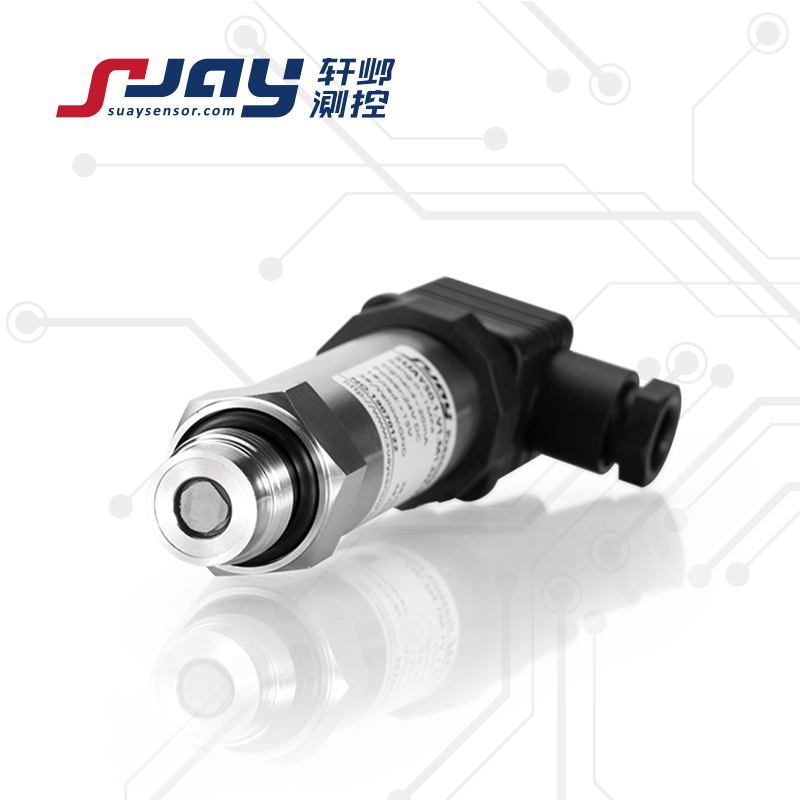

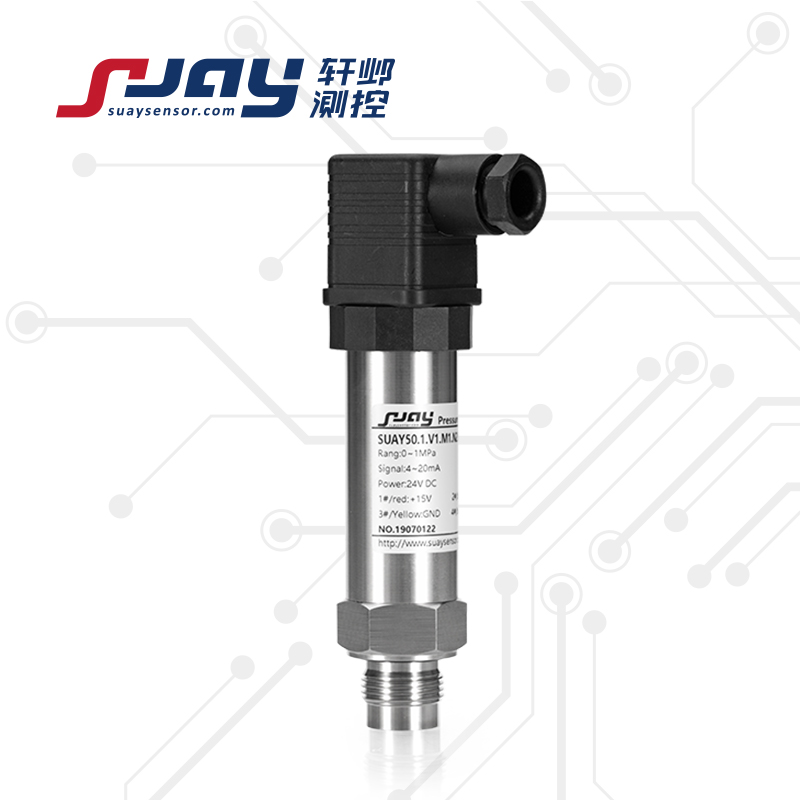

            產品展示
